不安定な電源・電圧降下に悩まされていませんか?
開発製品100mだいじょうぶリール
安定した電力を長距離送電したい時などに最適
100mだいじょうぶリールは、電圧が不安定な電源(AC85~115V)を長距離送電しても精密に安定させる当社独自の安定化電源を搭載したドラム式コードリールです。
20Aタイプをご用意しております。
また、ご希望のケーブル長でお作りいたします。(50mm~100mm)
昇圧リールと連結により200m可!!
特長
- 長距離送電による電圧降下変動を解消
- ノイズの発生しにくい方式
- 変換効率96%以上の超省エネ
- 電源を接続してブレーカを「入」にするだけの簡単操作
用途
- 電源電圧変動の激しい電源の安定化
- 負荷電流変動の激しい電源の安定化
- 精密な電源を必要とする機器を屋外で使用する場合の電源として
用途例
- UPS無停電電源装置の保護(UPSが頻繁に動作する事により短寿命の防止)
保護機能
温度センサー付[焼損防止保護機能]
※電線ドラム内部温度60℃になると自動的に電気を遮断し、自然冷却後50℃以下になると自動復帰します。
30mA漏電ブレーカー内蔵
※電源ランプが点灯したままで通電しない時は温度センサーが働いてます。

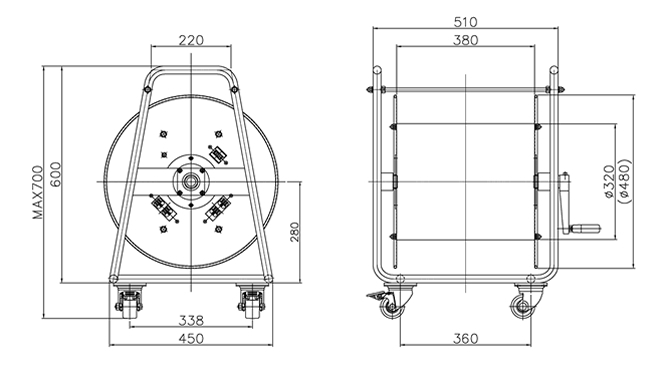

外観サイズ
図
100m大丈夫リール商品ラインナップ
型式 | ●20Aタイプを御用意しております。 |
---|---|
備考 | ●ケーブル長50~100mにて制作可能(特殊加工) ●漏電ブレーカー付 |
※電線を巻いたまま使用しないでください。
標準仕様書
品名 | 100mだいじょうぶリール |
---|---|
型式 | ATVR-CR-G3 |
入力電圧 | AC85~115V |
入力力率 | 0.95以上 |
周波数 | 50/60Hz ±0.5Hz |
出力電圧 | AC100V ±1.5% |
出力電圧応答速度 | 0.2秒以下 |
出力波形歪 | 入力電圧波形に同等 |
出力変換効率 | 96%以上(100%負荷接続時) |
出力コンセント | 4個 |
絶縁耐圧 | AC1500V 1分間 |
絶縁抵抗 | 20MΩ 以上 DC500V |
仕様環境温度 | 0~50℃ |
※外観及び仕様は改良などのため、予告なく変更することが有ります。
※G1…10A G2...15A G3…20A
※屋内で使用してください。
