通電試験機

更新日：08/10/08

特徴
ブレーカ、ケーブル、ヒューズ等にＡＣ電流を通電する試験機
設定電流は、タッチパネルにて入力（ＡＣ１Ａ-ＡＣ３００Ａまで　０,１Ａ単位）
通電電流表示（ＡＣ１Ａ-ＡＣ３００Ａまで　０,１Ａ単位）
定電流精度が高い（内部０，０１Ａ精度）
電路の温度上昇による抵抗値の変化に対しても、出力電流は追従。
開放電圧が低い為、省電力
スイッチング方式とは異なる為、通電電流は正確なサインウエーブで高調波を含まない

仕様
半導体スイッチによる抵抗器切り替え方式

入力　2種類を内部で切り替えにより選択
１）    単相ＡＣ２００Ｖ　±１０％　５０/６０Ｈｚ　１５００Ｗ　
２）    単相ＡＣ１００Ｖ　±１０％　５０/６０Ｈｚ　１５００Ｗ　

出力
単相２線　０Ｖ-５Ｖ
出力電流　１Ａ-３００Ａ
出力歪率　１％以下
出力高調波　１％以下
定電流安定度　±０，１Ａ以下
出力の変動による追従速度　１００ｍｓ以下

特注によりＡＣ１０００Ａまで対応

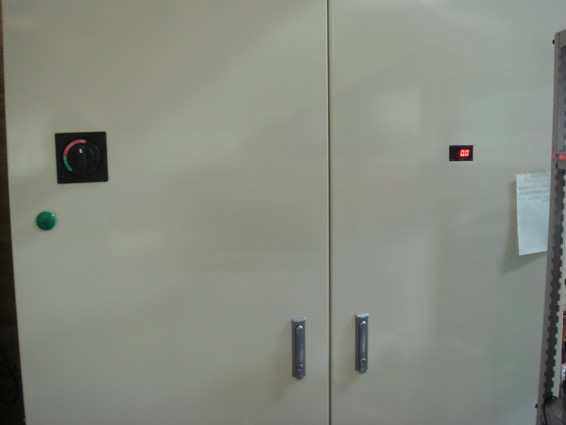

現在社内で稼動中のＡＣ１０００Ａ　通電試験機case_02.jpg
